“Proteus” programı, temel olarak elektronik tasarım için kullanılan sahipli bir yazılımdır. Genellikle elektronik tasarım mühendisleri ve teknisyenler tarafından baskılı devre kartı üretimi(PCB), teknik resim ve elektronik baskı yapmak için kullanılır. Bu kadar sıklıkla kullanılmasındaki en önemli etkenlerden birisi basit bir arayüz yapısının olmasıdır. Hem paradan hem de zamandan tasarruf ederek karmaşık elektrik devrelerinin çözümünü kolaylıkla yapabilirsiniz. İngiltere’deki LabCenter Electronics Ltd tarafından geliştirilen program İngilizce, Fransızca, İspanyolca ve Çince dillerini desteklemektedir.
Proteus’un biraz daha iç yapısına bakacak olursak iki alt programdan oluştuğunu görürüz. Bunlar sırası ile ISIS ve ARES‘dir.
ISIS Nedir?

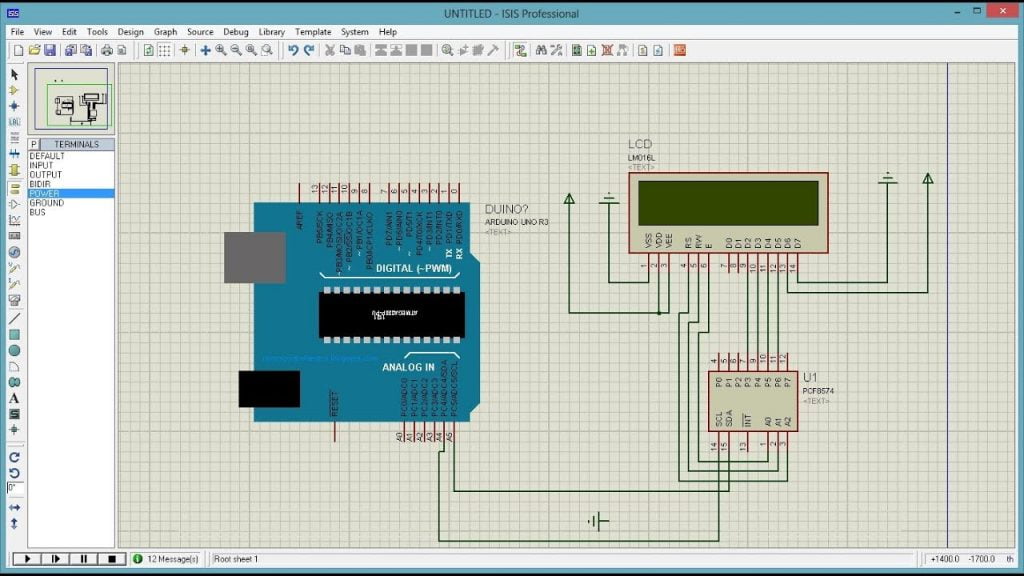

ISIS, elektronik devre şemalarını istediğimiz zaman çizebileceğimiz bir programdır. Çizilen devrelerin simülasyonunu yapma, analizlerini gerçekleştirme şansı sunar. Özellikle günümüzde popüler hale gelmiş olan “Arduino” tasarımını ISIS aracılığıyla da yapmanız mümkün.
ARES Nedir?

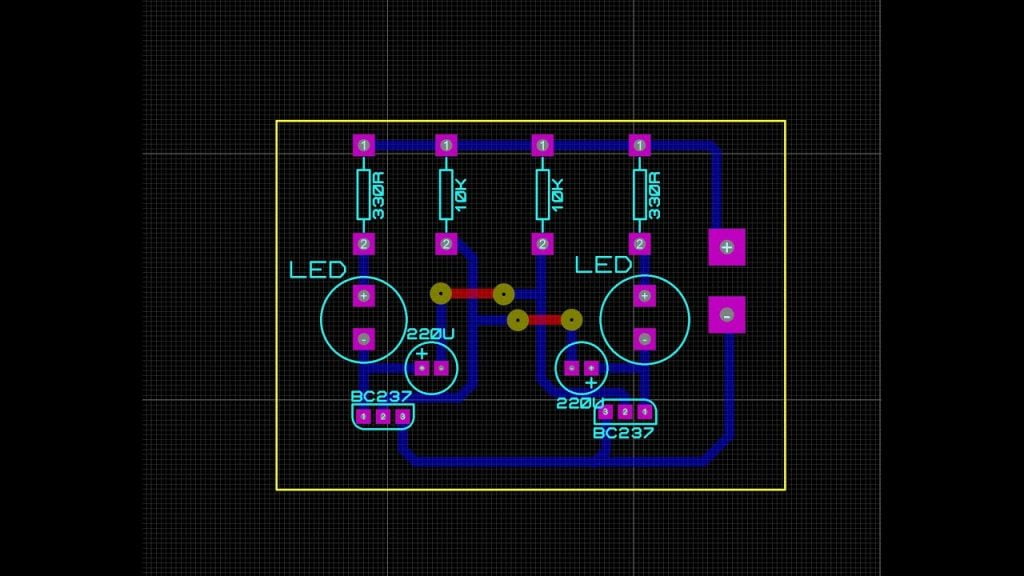

ARES, baskı devre çizimini yapan yani “PCB” olarak adlandırdığımız kartların çizimine olanak sağlayan bir programdır. ISIS‘da çizmiş olduğunuz devreleri aynı zamanda ARES‘e aktararak ARES üstünden devrenin gerekli düzenlemelerini yapabilirsiniz. Başka bir opsiyon olarak da ARES üstünden sıfırdan başlayarak devre çizimlerinizi manuel bir şekilde oluşturabilirsiniz.
Proteus Nerelerde Kullanılır?
- Elektronik Devre Tasarımı
- Elektronik Devre Analizi
- Baskı Devre Tasarımı(PCB)
- Grafik Tabanlı Simülasyon
- Mikroişlemci Tabanlı Projelerin Simülasyonu
Arayüz İncelemesi

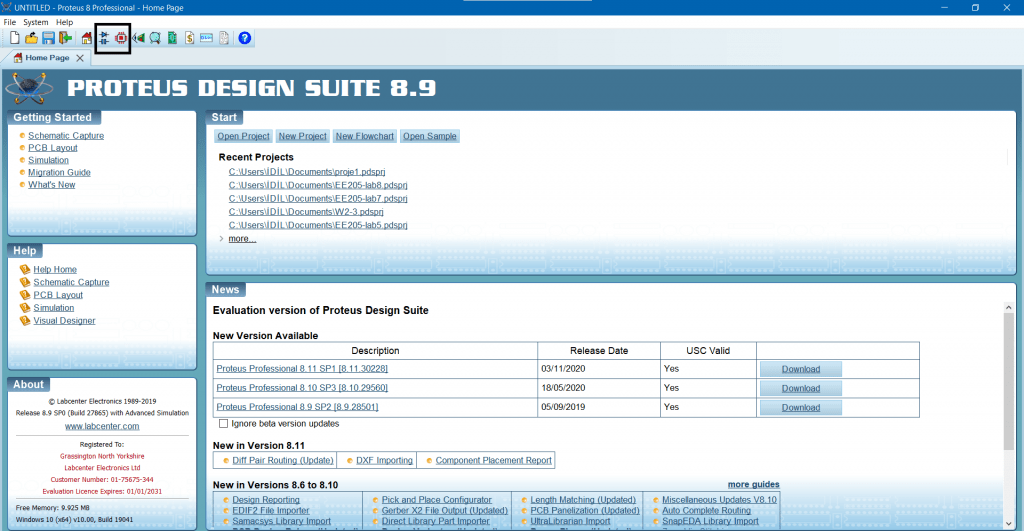

Proteus uygulamasına girdiğinizde karşınıza bu sayfa çıkmaktadır. Bu sayfa üstünden;
- “Open Project” bölümünden önceden kaydetmiş olduğunuz projeleri açabilir; projeleriniz üstünden düzenlemeler yapabilirsiniz. Yeni bir proje oluşturmak istiyorsanız “New Project” bölümüne tıklayarak projenizi oluşturabilirsiniz.
- “Getting Started” sekmesinde bulunan “PCB Layout” bölümüne tıklayarak ARES ile ilgili detaylı bilgilere ulaşabilirsiniz. Aynı zamanda “Simulation” sekmesinde ISIS ile ilgili bilgiler de mevcuttur.
- “Home Page” sekmesi üstünde siyah kalemle belirttiğim kısımları kullanarak “ARES” ve “ISIS”‘e geçiş yapabilirsiniz.

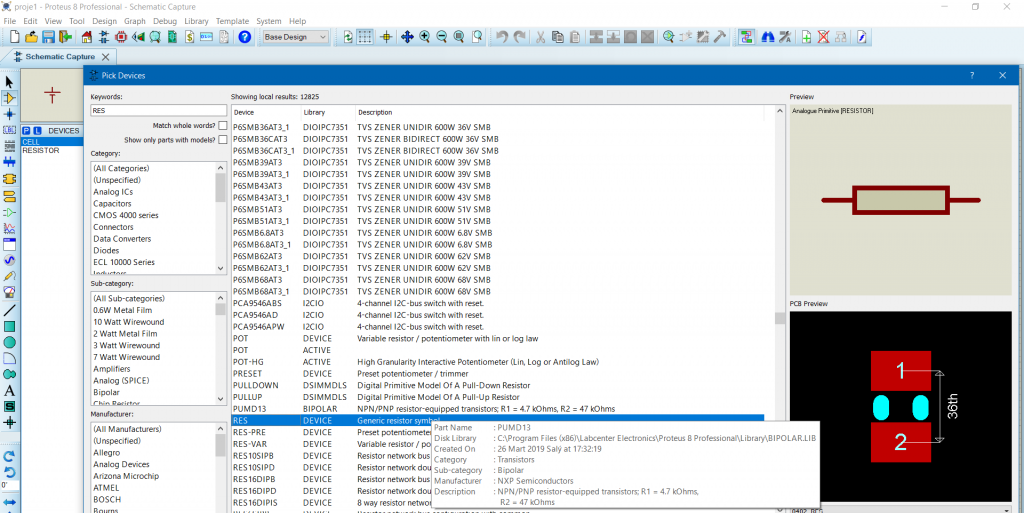

Projeniz oluştuktan ve açıldıktan sonra “Devices” sekmesi üstünden “P” tuşuna tıkladığınızda bütün devre elemanlarını kategorize şekilde görebilirsiniz. Alacağınız devre elemanını direk aratmak istiyorsanız “Keywords” kısmından devre elemanının ismini yazıp kolayca bulabilirsiniz. Ayrıca yazdığınız devre elemanının devre üstündeki temsili gösterimini de sağ sekmede görebiliyorsunuz.
Proteus Nasıl İndirilir?
Buradaki linke tıklayarak şu anki güncel sürüm olan 8.9 versiyonunu kolaylıkla indirebilirsiniz. Aynı zamanda Youtube aracılığıyla da yükleme ile ilgili videolara ulaşabilirsiniz. Ben şu anda crackli versiyonu kullanıyorum. İlgilenirseniz buradan crackli versiyonunun indirilme sürecini izleyebilirsiniz.
